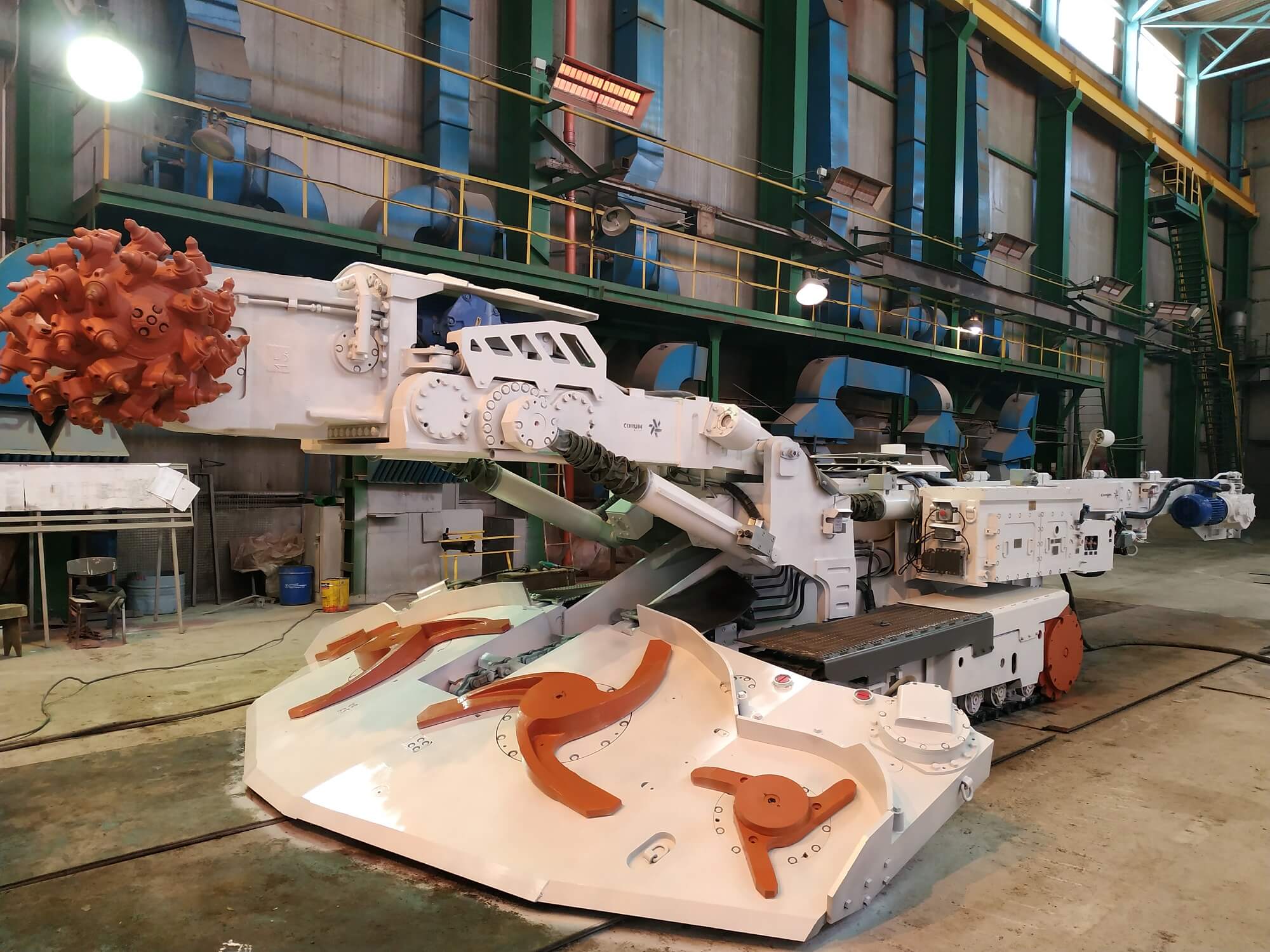

E-mailKombajn chodnikowy КПД
TwitterPrzeznaczony dla zmechanizowanego drążenia i ładowania masy skalnej podczas wykonywania poziomych i pochylonych do ±12◦ wyrobisk o przekroju od 11 do 30 m2 w pokładach węgla i przodkach mieszanych o wytrzymałości skał drążonych do 100 MPa (f=7).

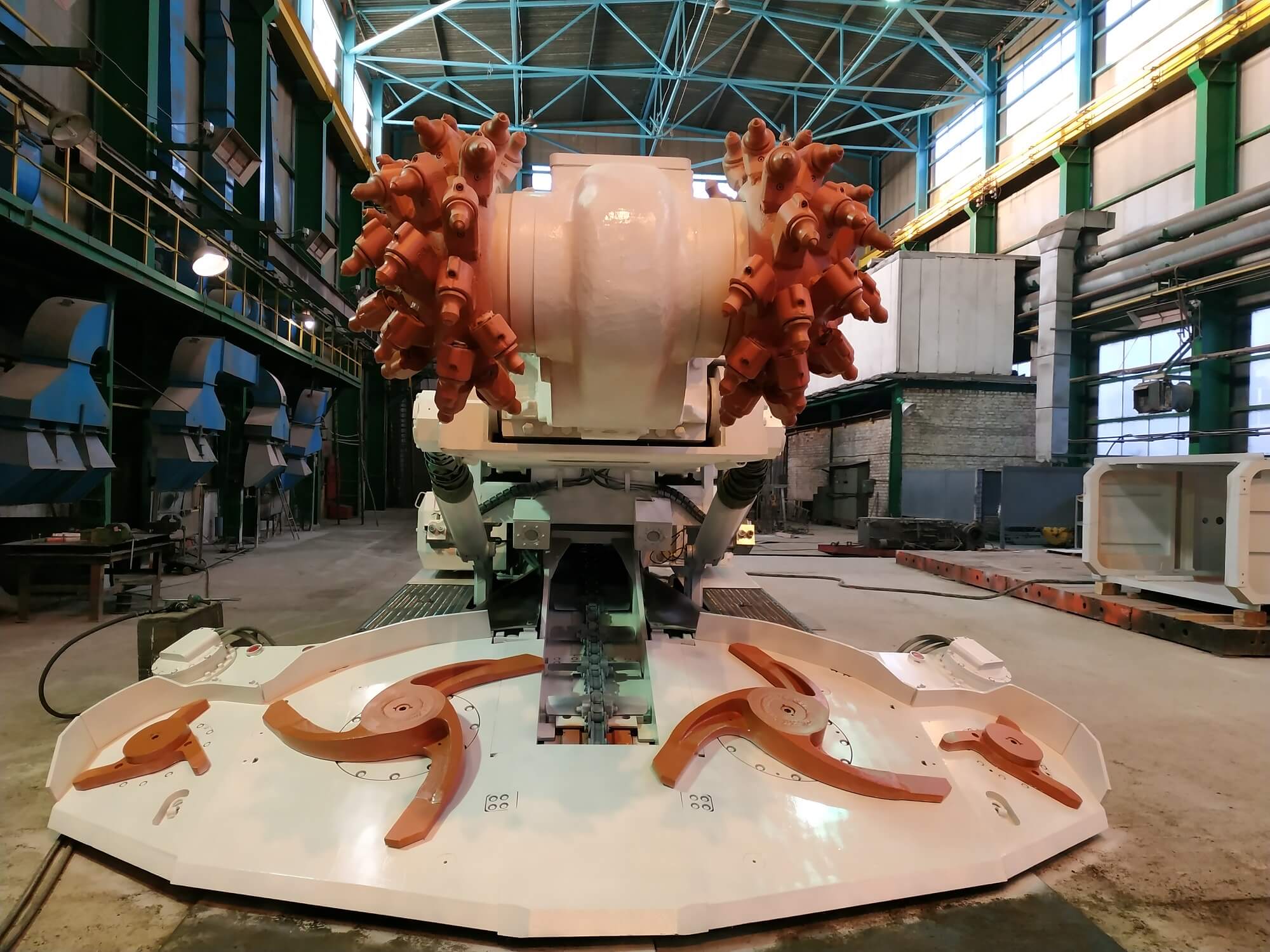

Kombajn może być wyposażony w narzędzie wykonawcze z koronką osiową o średnicy 900 mm lub poprzeczną koronką osiową o średnicy 850 mm.
Kombajn ma sterowanie zdalne (przewodowe lub radiowe), jak również sterowanie ręczne z panelu stacjonarnego.
Wysoki stosunek mocy do wagi narzędzia wykonawczego 132 kW wraz ze stosunkowo niewielką wagą pozwala osiągnąć maksymalną wydajność podczas drążenia.

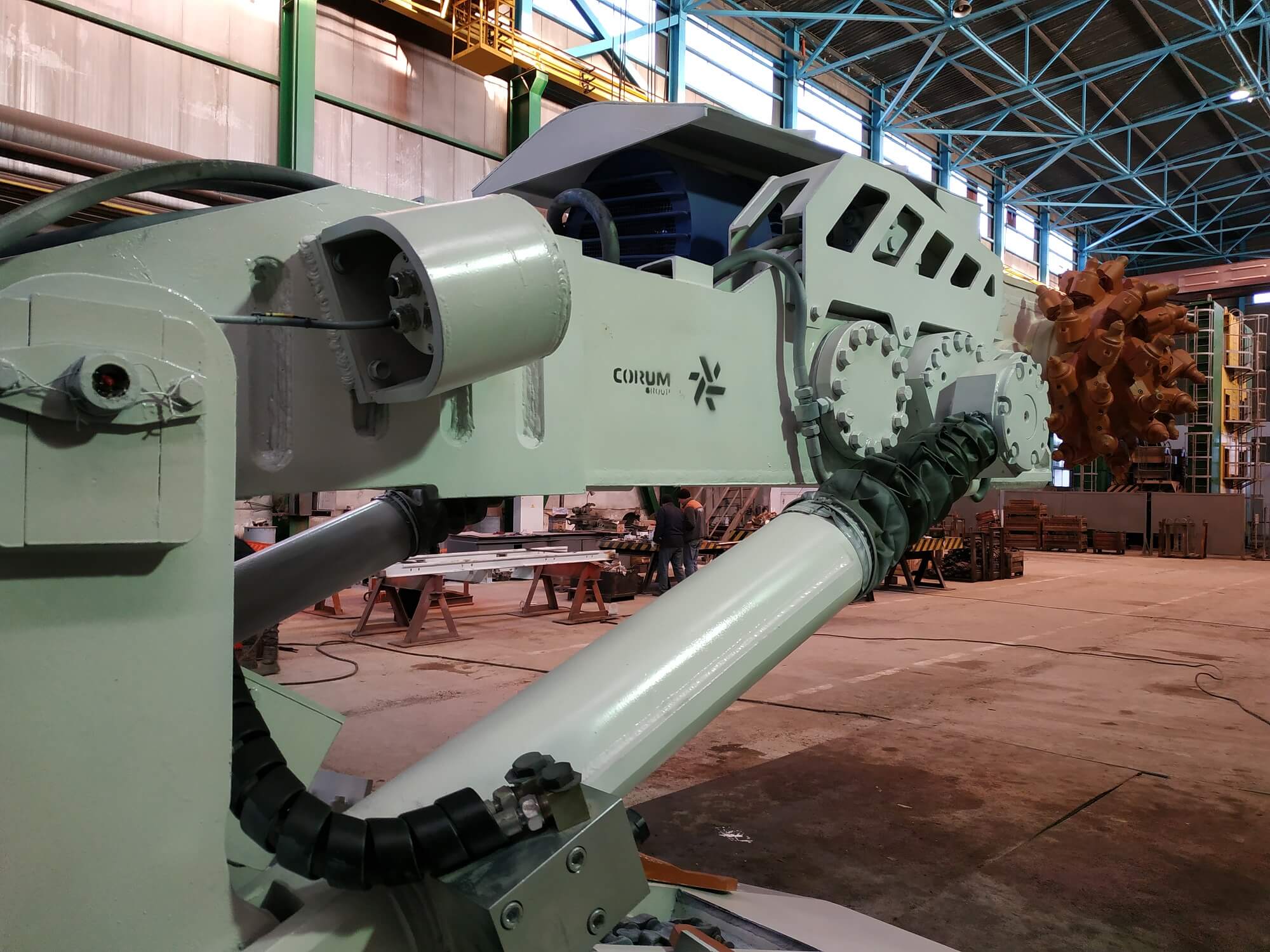

Zwiększona sztywność układu zawieszenia narzędzia wykonawczego (zamknięta rama podnoszenia narzędzia wykonawczego łącznie z zaciskami hydraulicznymi napędu) pozwala zmniejszyć obciążenie na napęd i konstrukcje metalowe oraz zwiększyć ich długowieczność.
Minimalna wysokość wykonywanych wyrobisk – 2,7 m.
Ustanowiiono rekord – do 707 m miesięcznie.
| Górna granica wytrzymałości skał łamanych, MPa | 100 |
| Maksymalny przekrój wyrabiania, w ramach jednego ustawienia (podczas drążenia), m2 | 30 |
| Minimalna wysokość wyrabiania, m | 2,7 |
| Moc silnika elektrycznego narzędzia wykonawczego, kW | 132 |
| Wysunięcie ramienia narzędzia wykonawczego, m | 0,5 / 0,65 |
| Prędkość ruchu kombajnu, m/min | 7,0 |
| Szerokość łańcucha gąsienicy, m | 0,56 |
| Ciśnienie średnie na glebę, MPa | 0,15 |
| Typ i ilość pomp układu hydraulicznego | Pompa zębata trójsekcyjna |
| Układ zraszania | Wewnętrzny (pod narzędzie tnące), zewnętrzny (łuk zraszania) |
| System sterowania | Ręczny/Zdalny |
| Wymiary ramienia narzędzia wykonawczego (z wysuniętą częścią teleskopową) wysokość, m | 4,8 / 4,4 |
| Wymiary ramienia narzędzia wykonawczego (z wysuniętą częścią teleskopową) szerokość, m | 6,6 |
| Wysokość narzędzia wykonawczego, m | 1,84 |
| Wysokość kadłuba, m | 1,65 |
| Szerokość gąsienic, m | 2,65 |
| Szerokość ładowarki (z gwiazdami ładującymi), m | 3,2 |
| Długość z przenośnikiem podnosząco-obrotowym, m | 12,5 |
| Prędkość ruchu łańcucha zgrzebłowego, m/s | 1,1 |
| Wydajność techniczna, m3/min: σśc = 100 MPa | 0,35 |
| Wydajność techniczna, m3/min: σśc = 30 MPa | 2,0 |
| Waga, t | 42 |
