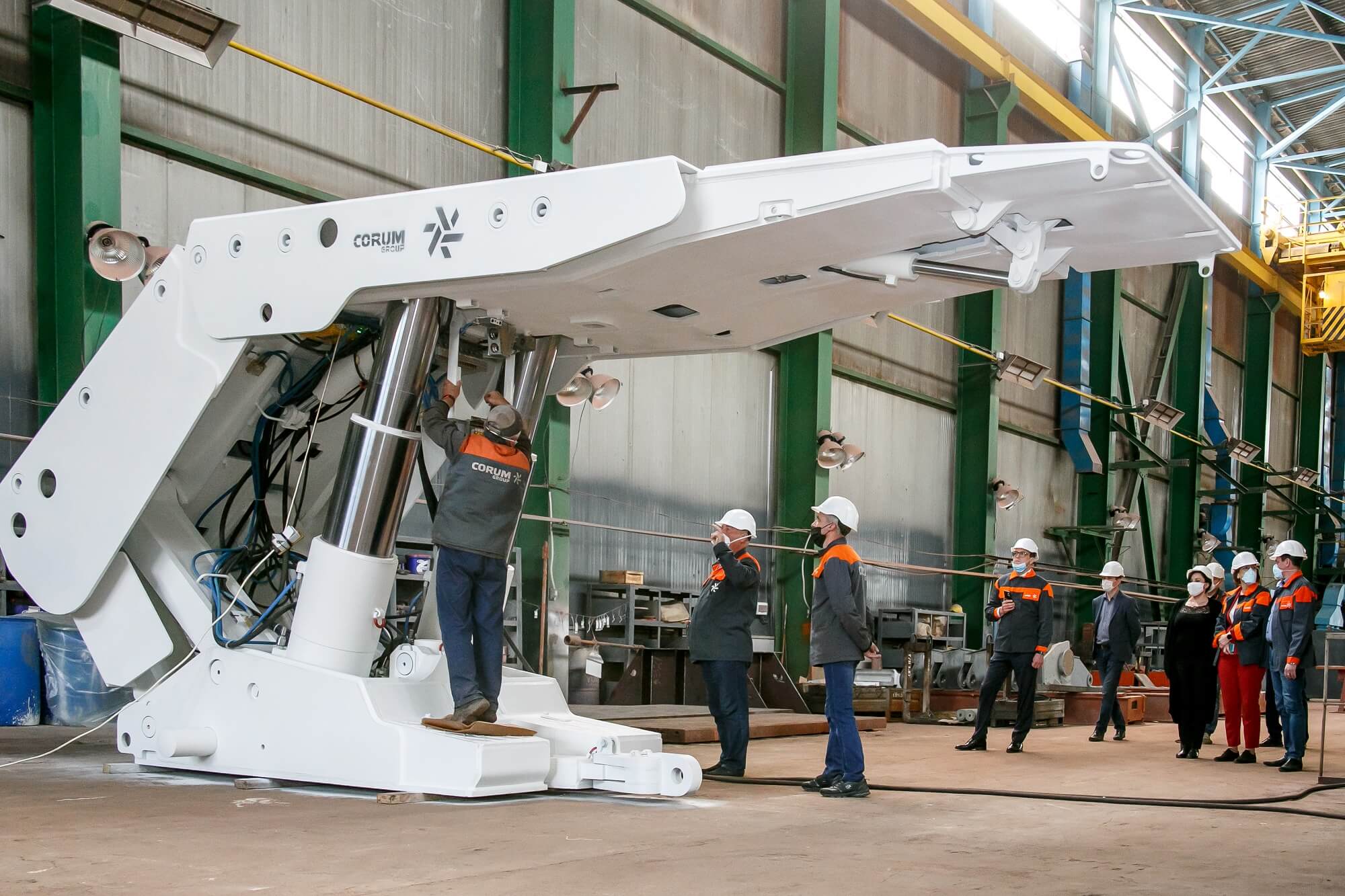

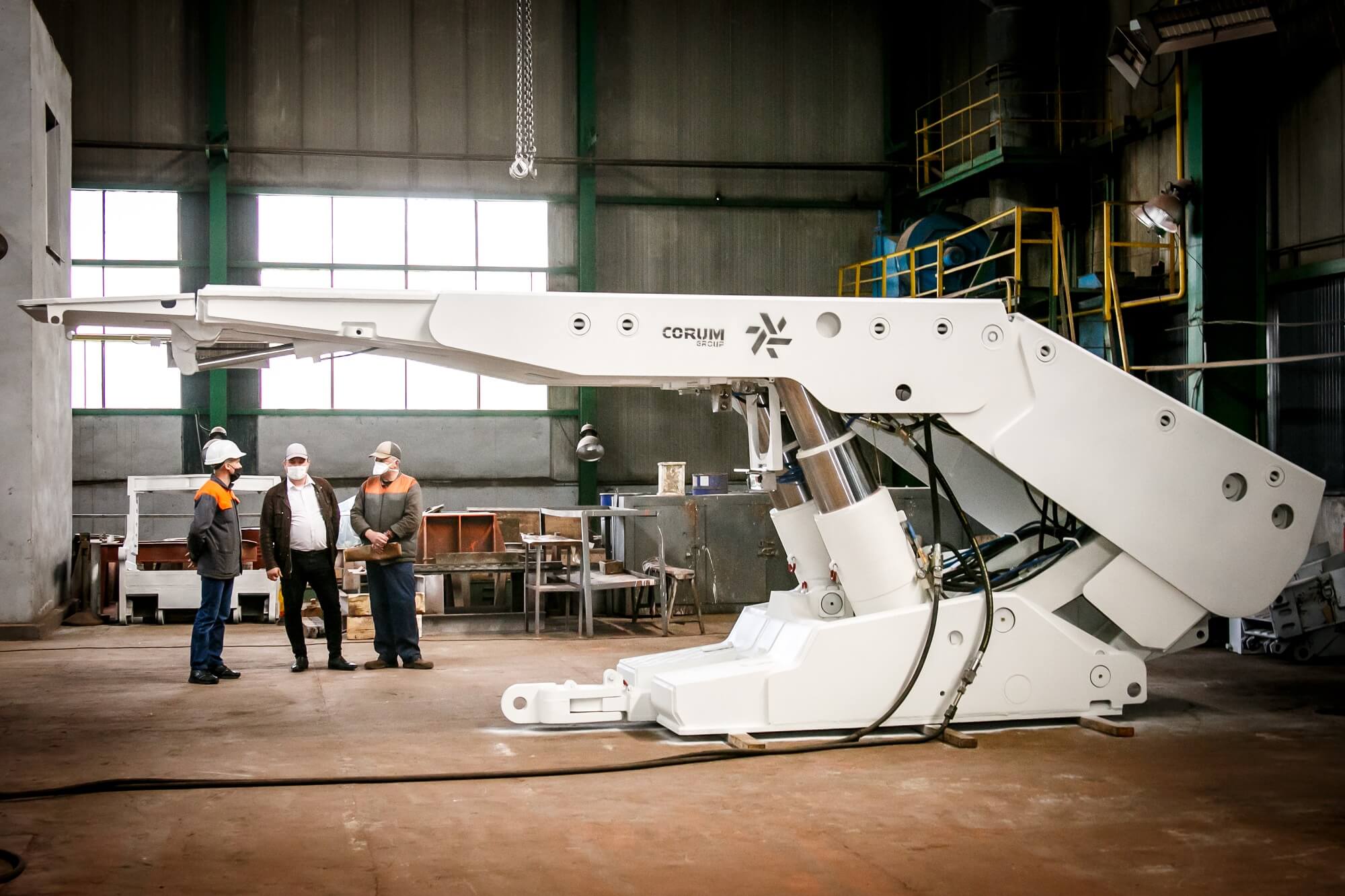

Кріплення механізоване ДТМ

0,8…1,0

Крок пересування, м

1,4 – 5,5

Застосування за потужністю пласта, що виймається, м

7770 – 12600

Опір секції кріплення, кН

Опис Характеристики Відгуки Опитувальник Послуги Галерея Комплекти

Опис

Призначене для підтримки й управління покрівлею у призабійному просторі лави під час відпрацювання пологих пластів у діапазоні від 1,4 до 5,5 м (різні виконання).

Забезпечує ефективну роботу на пластах з важкою покрівлею завдяки високій несучій здатності кріплення не менш ніж 900 кН/м2.

Під час виробництва кріплень використовуються високоміцні сталі типу S690QL, A514, 16ХГМФТР із межею текучості 600…700 МПа.

Підтвердження відповідності вимогам міцності відбувається шляхом комп’ютерного 3D-моделювання навантаження секції кріплення у відповідних програмних пакетах (Solidworks та ін.), а також під час стендових випробувань секцій на стенді СТД2000.

Ресурс секції кріплення — 60 000 циклів.

Характеристики

Застосування за потужністю пласта, що виймається, м	1,4 – 5,5
Тип секції	Щитова, підтримуюче-відгороджувального типу, двостійкова
Питомий опір на 1 м2 підтримуваної площі, кН/м2	920 – 1400
Опір секції кріплення, кН	7770 – 12600
Крок пересування, м	0,8…1,0
Крок установки секції, м	1,75
Зусилля пересування секції, кН	643…1005
Маса секції, т, не більш ніж	24…35
Висота (min-max), мм	1200 – 5500
Ширина, мм	1640, 1690
